Asennusohjeet
Tältä sivulta löydät Audiocheckin parametristen seinä- ja akustiikkateosten asennusohjeet sekä video-oppaat.
Muut Audiocheckin tuotteet toimitetaan tällä hetkellä pääsääntöisesti valmiiksi koottuina, joten ne eivät vaadi erillistä kokoamista. Seinäkiinnitteisten tuotteiden mahdolliset tuotekohtaiset kiinnitysohjeet toimitetaan tuotteen/tilauksen mukana.
Alla olevat ohjeet koskevat seinäteoksia, jotka muodostuvat erillisestä seinälevystä ja siihen kiinnitettävistä numeroiduista rimoista.
Seinäteoksen rakenne
Parametriset seinäteoksemme valmistetaan CNC-jyrsitystä 15 mm koivuvanerista ja viimeistellään käsin.
Teos koostuu:
- yksittäisistä numeroiduista rimoista
- taustalle asennettavasta seinälevystä
- integroidusta L-koukkukiinnitysjärjestelmästä
Rimat on numeroitu, joten niiden asentaminen oikeaan järjestykseen on selkeää ja loogista.
Alta näet rimojen asetteluvideon.
Kiinnitysjärjestelmä

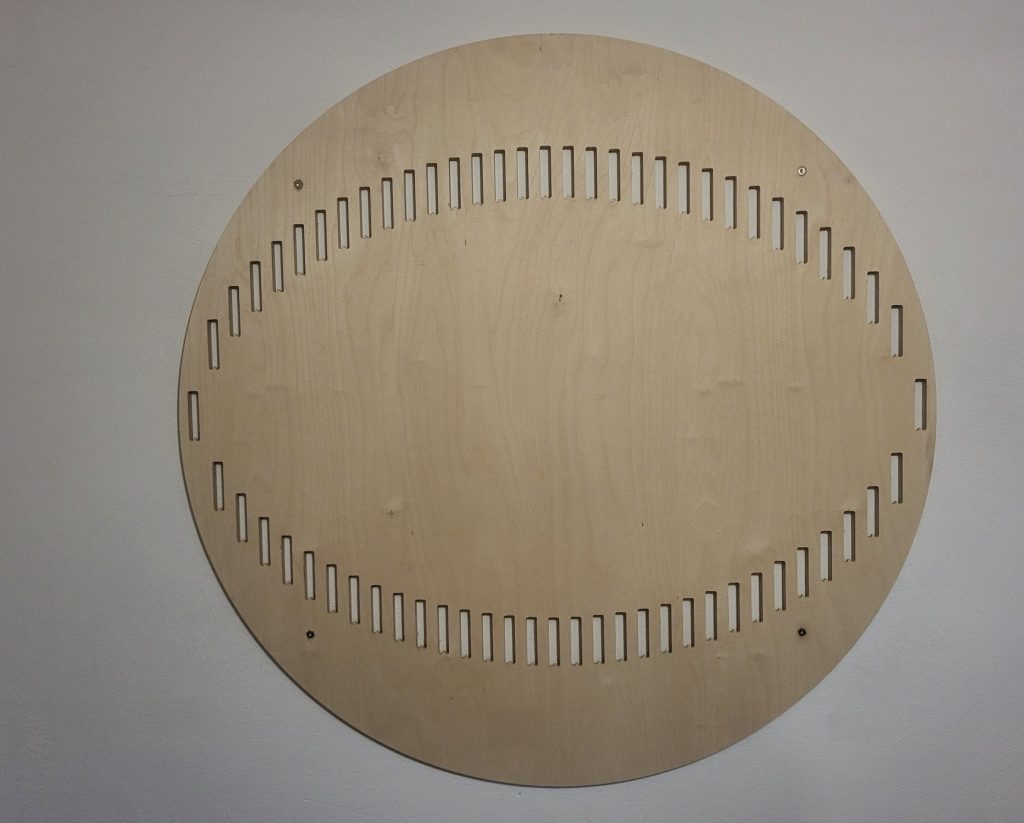

Teoksen mukana toimitetaan seinälevy, johon on CNC-työstetty jokaiselle rimalle oma reikä–tasku -yhdistelmä.
Jokaisen riman takana on L-koukku, joka loksahtaa seinälevyn vastaavaan taskuun. Tämä mahdollistaa:
- tarkan kohdistuksen
- siistin ja huomaamattoman kiinnityksen
- yksittäisten rimojen irrotettavuuden tarvittaessa
Seinälevyn kiinnitys
Seinälevy tulee kiinnittää seinämateriaalin mukaisilla ja riittävän kantavilla kiinnikkeillä.
⚠️ Teokset voivat kokonaisuudessaan painaa kymmeniä kiloja. Pelkkään kipsilevyyn kiinnitystä ei suositella.
Jos seinä on kipsilevyä:
- etsi koolaukset tai runkotolpat
- kiinnitä vähintään osa ruuveista runkorakenteeseen
- käytä tarvittaessa raskaan kuorman kipsiankkureita
Suosittelemme aina varmistamaan seinän kantavuuden ennen asennusta.
Alta näet seinälevyn asennusohjevideon.
Huomaamaton asennus (suositus)
Jos haluat seinäkiinnityksestä täysin näkymättömän, toimi näin:
- Poraa ruuveille reiät pystyrimojen taakse.
Huom! Varmista, ettet poraa levyn takana olevan taskun kohdalle. - Tee ruuville kevyt syvennys, jotta kanta uppoaa levyn tasoon.
– Voit käyttää senkkausterää
– Tai vaihtoehtoisesti porata ensin 4–6 mm reiän ruuville ja tehdä sen jälkeen noin 10 mm terällä kevyen syvennyksen ruuvin kannalle - Käytä uppokantaisia ruuveja, jotka uppoavat vähintään seinälevyn tasoon asti.
- Asenna rima ruuvin päälle.
Näin lopputuloksena on siisti ja täysin huomaamaton seinäkiinnitys, jossa näkyviin jää vain itse teos.
Suositeltu ruuvimäärä
Alla olevat määrät ovat vähimmäissuosituksia tavanomaisissa asennuksissa. Tarvittava ruuvien ja kiinnikkeiden määrä riippuu aina seinärakenteesta, käytettävistä kiinnikkeistä ja teoksen painosta.
- 75 cm pyöreä teos: 3 ruuvia asianmukaisin seinäkiinnikkein
- 100 cm pyöreä teos: 4 ruuvia
- 100 × 100 cm neliömalli: 4 ruuvia
- 150 × 100 cm suorakulmiomalli: 4 ruuvia
Suuret custom-teokset
Suuret custom-teokset voivat ylittää käyttämämme 1220 × 2440 mm vanerilevyn mitat. Tällöin seinälevy toteutetaan useammasta tarkasti toisiinsa kohdistuvasta osasta.
Jokainen seinälevyn osa kiinnitetään seinään erikseen. Tuotekohtainen asennussuunnitelma ja tarvittavat lisäohjeet toimitetaan tällaisen tilauksen mukana.
Turvallisuus
Asennuksesta ja käytettyjen seinäkiinnikkeiden soveltuvuudesta vastaa aina tilaaja tai asennuksen suorittava taho.
Varmista ennen asennusta, että seinärakenne, ruuvit ja muut kiinnikkeet kestävät teoksen kokonaispainon. Huomioi myös seinän sisällä mahdollisesti kulkevat sähköjohdot, vesiputket ja muut rakenteet porauskohtia valittaessa.
Jos olet epävarma seinärakenteesta tai kiinnitystavasta, suosittelemme ammattimaisen asentajan käyttöä.
Voit tiedustella myös meiltä asennuspalvelua kohteeseesi.
